産業用PC CPUボード
弊社にて標準的に採用しておりますCPUボードを中心に掲載しています。ご希望の仕様の製品が見つからない場合は”お問い合わせ”ページよりお問い合わせください。
SHB Express
SHB Express（PICMG1.3システムホストボード）は、450社以上の企業によるコンソーシアムであるPICMGによって策定された産業用PC規格です。バックプレーンと呼ばれる拡張スロット群と組み合わせて使用され、多様な拡張構成に対応します。4U、もしくは2Uラックマウントシャーシに搭載されます。詳しくは「産業用PC シャーシ / バックプレーン」のページもご覧ください。
| MODEL | ROBO-8116G2AR-Q670E | ROBO-8114VG2AR-Q370 | ROBO-8113VG2AR-Q170 |
|---|---|---|---|
| 外観写真 |  |  |  |
| データシート ( PDF ) |  | |  |
| フォームファクタ | PICMG1.3 SHB | PICMG1.3 SHB | PICMG1.3 SHB |
| 対応CPU | Intel® 12th/13th Gen Core™ i3/i5/i7 processors | Intel® 8th/9th Gen Core™ i3/i5/i7 processors | Intel® 6th/7th Gen Core™ i3/i5/i7 processors |
| 対応メモリ（最大容量） | 2x DDR5 最大64 GB | 4x DDR4 最大128GB | 2x DDR4 最大32 GB |
| 画面出力 | 1x DVI-D 1x HDMI 1x Display Port | 1x DVI-D+VGA 1x HDMI | 1x DVI-D+VGA 1x HDMI |
| 対応バックプレーン | PBPE-11P4 PBPE-10P2 | PBPE-12A9 PBPE-13A4 PBPE-12P4 PBPE-06V3 PBPE-07P4 | PBPE-12A9 PBPE-13A4 PBPE-12P4 PBPE-06V3 PBPE-07P4 |

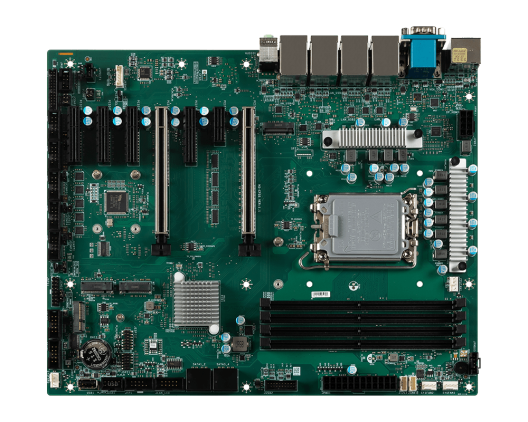

ATX M/Bタイプ
| MODEL | RUBY-NQ670E | MS-98N9-SKU1 | MS-98K9-SKU2 | RUBY-SQ1703 | RUBY-D718VG2AR |
|---|---|---|---|---|---|
| 外観写真 |  |  |  |  |  |
| データシート ( PDF ) | | | | | |
| フォームファクタ | ATX | ATX | ATX | ATX | ATX |
| 対応CPU | Intel® 12th/13th Gen Core™ i3/i5/i7 processors | Intel® 10th Gen Core™ i3/i5/i7 processors | Intel® 8th Gen Core™ i3/i5/i7 processors | Intel® 6th/7th Gen Core™ i3/i5/i7 processors | Intel® 6th/7th Gen Core™ i3/i5/i7 processors |
| 対応メモリ（最大容量） | 4x DDR5 最大128 GB | 4x DDR4 最大128 GB | 4x DDR4 最大64 GB | 4x DDR4 最大64 GB | 4x DDR4 最大64 GB |
| 画面出力 | 1x VGA 1x HDMI 1x Display Port | 1x VGA 1x HDMI 1x Display Port | 1x VGA 1x HDMI 2x Display Port | 1x VGA 1x HDMI 1x Display Port | 1x VGA 1x HDMI 1x Display Port |
| 拡張スロット | 1x PCIe Gen5 x16 (or 2x PCIe Gen5 x8) 2x PCIe Gen3 x4 3x PCI | 1x PCIe Gen3 x16 (or 2x PCIe Gen3 x8) 3x PCIe Gen3 x4 2x PCI | 1x PCIe Gen3 x16 (or 2x PCIe x8) (or 1x PCIe x8 + 2x PCIe x4) 2x PCIe Gen3 x16 (x4 signal) 2x PCIe Gen3 x1 | 1x PCIe Gen3 x16 (or 2x PCIe Gen3 x8) 2x PCIe Gen3 x4 3x PCI | 1x PCIe Gen3 x16 2x PCIe Gen3 x4 4x PCI |

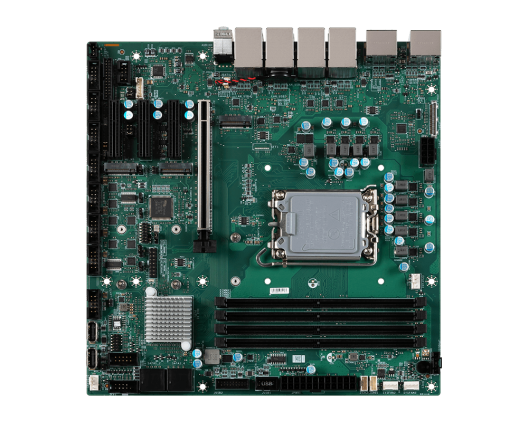

Micro ATX, Mini-ITX M/Bタイプ
| MODEL | MS-98L2-SKU3 | MS-98E2-C236 | WADE-8017 |
|---|---|---|---|
| 外観写真 |  |  |  |
| データシート ( PDF ) | | | |
| フォームファクタ | Micro ATX | Micro ATX | Mini-ITX |
| 対応CPU | Intel® 8th/9th Gen Core™ i3/i5/i7 processors | Intel® 6th/7th Gen Core™ i3/i5/i7 processors | Intel® 6th Gen Core™ i3/i5/i7 processors |
| 対応メモリ（最大容量） | 4x DDR4 Up to 64 GB | 4x DDR4 Up to 64 GB | 2x DDR4 Up to 32 GB |
| 画面出力 | 1x VGA 1x HDMI 1x Display Port | 1x VGA 1x DVI-D 1x Display Port | 1x VGA 1x HDMI 1x Display Port |
| 拡張スロット | 1x PCIe Gen3 x16 3x PCIe Gen3 x4 | 1x PCIe Gen3 x16 1x PCIe Gen3 x8 (x4 signal) 1x PCIe Gen3 x1 1x PCI | 1x PCIe Gen3 x16 |
BOX PC
| MODEL | RS4U-IC1/ICS |
|---|---|
| 外観写真 |  |
| データシート ( PDF ) | |
| 寸法 ( W x D x H ) | 330 x 406 x 204.2（mm） 13″ x 16.1″ x 8.04″ |
| 備考 | CCC/CE/FCC/UL/KC/BSMI/CSA/UKCA 認証取得 ※各認証の詳細な適用条件については別途お問い合わせください |
